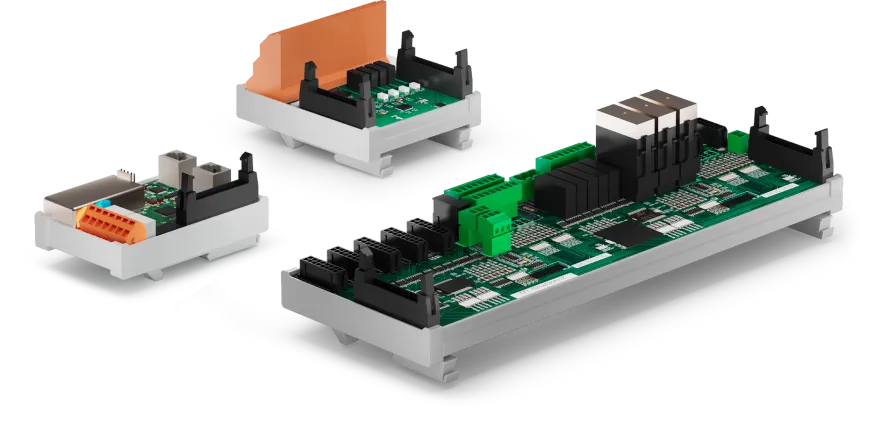

EtherCAT I/O modulok

Nagy teljesítményű és rugalmas ipari automatizálás

Az EtherCAT I/O modulok hálózata egy egységes rendszert alkot, amely rugalmas és hatékony adatátvitelt biztosít az ipari automatizálásban

EtherCAT 'vonat' felépítése

Az EtherCAT I/O modulok hálózata egy egységes rendszert alkot, amely rugalmas és hatékony adatátvitelt biztosít az ipari automatizálásban. A rendszer az alábbi fő egységekből áll:

Periféria csatoló egység (EPU) – a rendszer központi egysége

Bemeneti modulok – adatok fogadására

Kimeneti modulok – jelek továbbítására

Intelligens modulok – speciális funkciók ellátására

EtherCAT periféria csatoló egység (EPU)

Az EPU az EtherCAT I/O modulokból felépített rendszer „mozdonya”, amely közvetlenül csatlakozik az EtherCAT STP kábelezésű hálózathoz. Két Ethernet (RJ45) csatlakozóval rendelkezik – egy bemeneti és egy kimeneti porttal –, amelyeken keresztül az eszközök sorba kapcsolhatók STP kábelek segítségével.

EtherCat mozdony főbb funkciói

IO modulok csatlakoztatása az EtherCAT buszra

Tápellátás biztosítása a csatlakoztatott modulok számára

Üzemkészség visszajelzése két relés kimeneten keresztül (Machine-On1, Machine-On2)

Biztonsági rendszer: az üzemkészség megszűnése esetén a relék bontanak

Kiemelkedő teljesítmény és moduláris kialakítás

Az EtherCAT I/O modulok széles választéka biztosítja az ipari automatizálás minden szegmensének igényeit. A rendszer könnyen bővíthető és testreszabható az alkalmazás követelményei szerint.

EtherCat fő jellemzői és modulválaszték

Bemeneti modulok – különböző érzékelők és eszközök csatlakoztatásához

Tranzisztoros kimeneti modulok – gyors és precíz vezérléshez

Relés kimeneti modulok – nagy teljesítményű kapcsolásokhoz

Tapintó modulok – precíziós mérési feladatokhoz

TTL bemenet és analóg kimeneti modulok – széles kompatibilitással

Analóg hőmérséklet- és bemeneti modulok – pontos mérési feladatokhoz

CAN BUS kimeneti modulok – hálózati kommunikációhoz

ENDAT 2.2 illesztő modul – fejlett szenzorillesztési megoldásokhoz
